Infrastructure Réseau — Domaine : siogrp2.lan

Contexte

Dans le cadre de notre projet, nous avons conçu et déployé une infrastructure réseau complète, segmentée et sécurisée. Notre objectif était de créer un environnement structuré pour héberger divers services essentiels tout en assurant une administration centralisée et un haut niveau de sécurité.

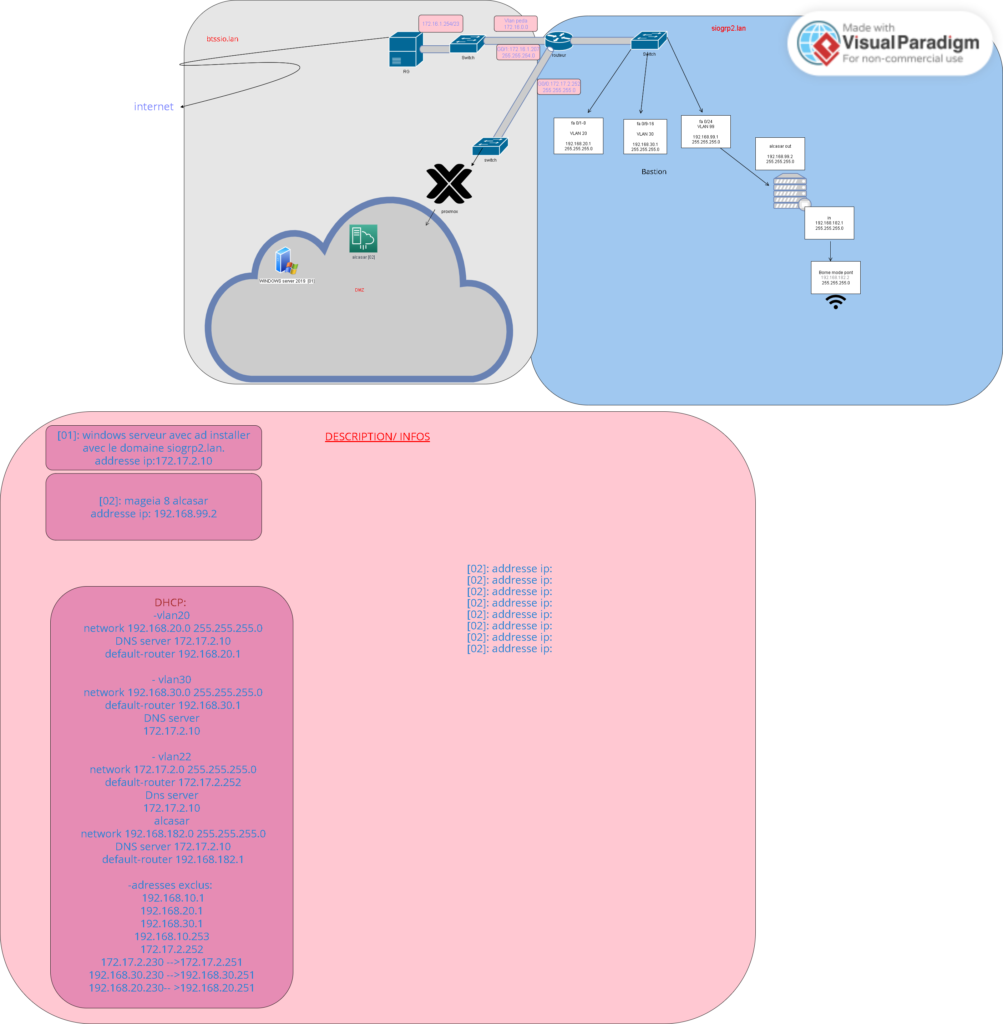

Résumé de l'infrastructure

Organisation du Réseau et VLANs

• VLAN 10 — LAN : 172.16.1.207
• VLAN 20 — Bastion : 192.168.20.1
• VLAN 30 — Bastion : 192.168.30.1
• VLAN 99 — Alcasar : 192.168.99.1
• DMZ 22 — Zone démilitarisée : 172.17.2.252

Équipements déployés

• Routeur : Gère le routage entre les VLANs et assure les accès internes et externes.
• Switch : Assure la segmentation du réseau via les VLANs.

Principaux services mis en place

• Active Directory / DNS / DHCP (Windows Server 2022) : Gestion des utilisateurs et attribution dynamique des IP.
• FOG : Déploiement d'images système (paramétrage en cours).
• Zabbix : Supervision réseau pour le monitoring des équipements et serveurs.
• GLPI : Gestion du parc informatique.
• ALCASAR : Portail captif pour la sécurisation des connexions réseau.
